Ereszcsatorna rendszer
Az innovációk lényege - a rendszerek modularitása. Mi vagyunk az egyetlenek, akik olyan készleteket kínálunk, amelyek tartalmaznak egy tetőösszefolyót, egy csövet és egy adaptert a parapeten keresztüli vízelvezetéshez.

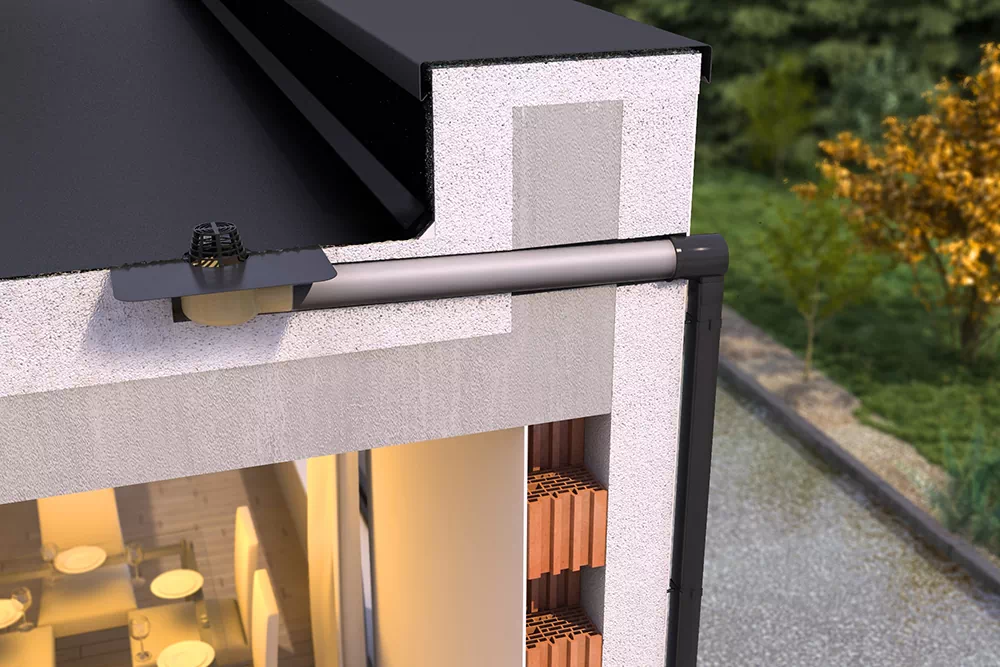

A Galeco rendszernek köszönhetően a lapostető-elvezető egyszerűen összeköthető a szögletes Galeco lefolyócsövekkel, anélkül, hogy az épület teljes építészeti megjelenésének integritása sérülne.

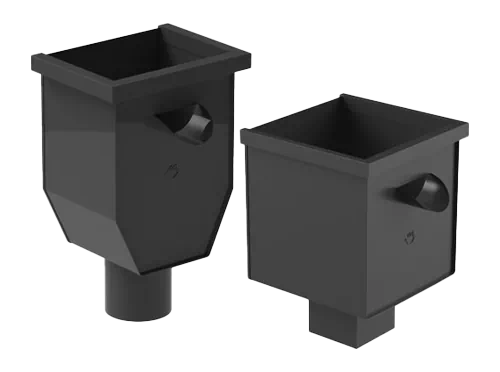

A vízgyűjtő üstök a lapos tetőkre tervezett vízelvezető rendszerek kiegészítő elemei. Az első típusú üst egy 100 mm átmérőjű kerek cső csatlakoztatására tervezett kifolyóval van ellátva a Galeco STAL rendszerben. A második típus a Galeco STAL² rendszerben egy 80×80 mm-es szögletes lefolyócsőhöz csatlakoztatható.
Az adapterek lehetővé teszik, hogy az ereszcsatornákat szögletes és kerek lefolyócsövekhez egyszerűen és kényelmesen csatlakoztassa. Biztosítja az esővíz hatékony elvezetését a lapos tetőkről és teraszokról, miközben megőrzi az épület esztétikáját. Az adapterek 80×80 mm-es négyszögletes acélcsőhöz, ø 90 és 100 mm-es kerek acélcsőhöz, ø 100 mm-es kerek PVC-csőhöz, a homlokzaton kívülre szerelve, valamint 70×80 mm-es téglalap alakú PVC-csőhöz kaphatók, amely a homlokzaton kívülre és a réteges épületszigetelésbe egyaránt felszerelhető.
Az adapter lehetővé teszi, hogy az ereszcsatornákat szögletes és kerek lefolyócsövekhez egyszerűen és kényelmesen csatlakoztassa. Biztosítja az esővíz hatékony elvezetését a lapos tetőkről és teraszokról, miközben megőrzi az épület esztétikáját. Az adapterek 80×80 mm-es négyszögletes acélcsőhöz, 90 és 100 mm-es kerek acélcsőhöz, 100 mm-es kerek PVC-csőhöz, a homlokzaton kívülre szerelve, valamint 70×80 mm-es téglalap alakú PVC-csőhöz kaphatók, amely a homlokzaton kívülre és az épület rétegszigetelésébe egyaránt felszerelhető.

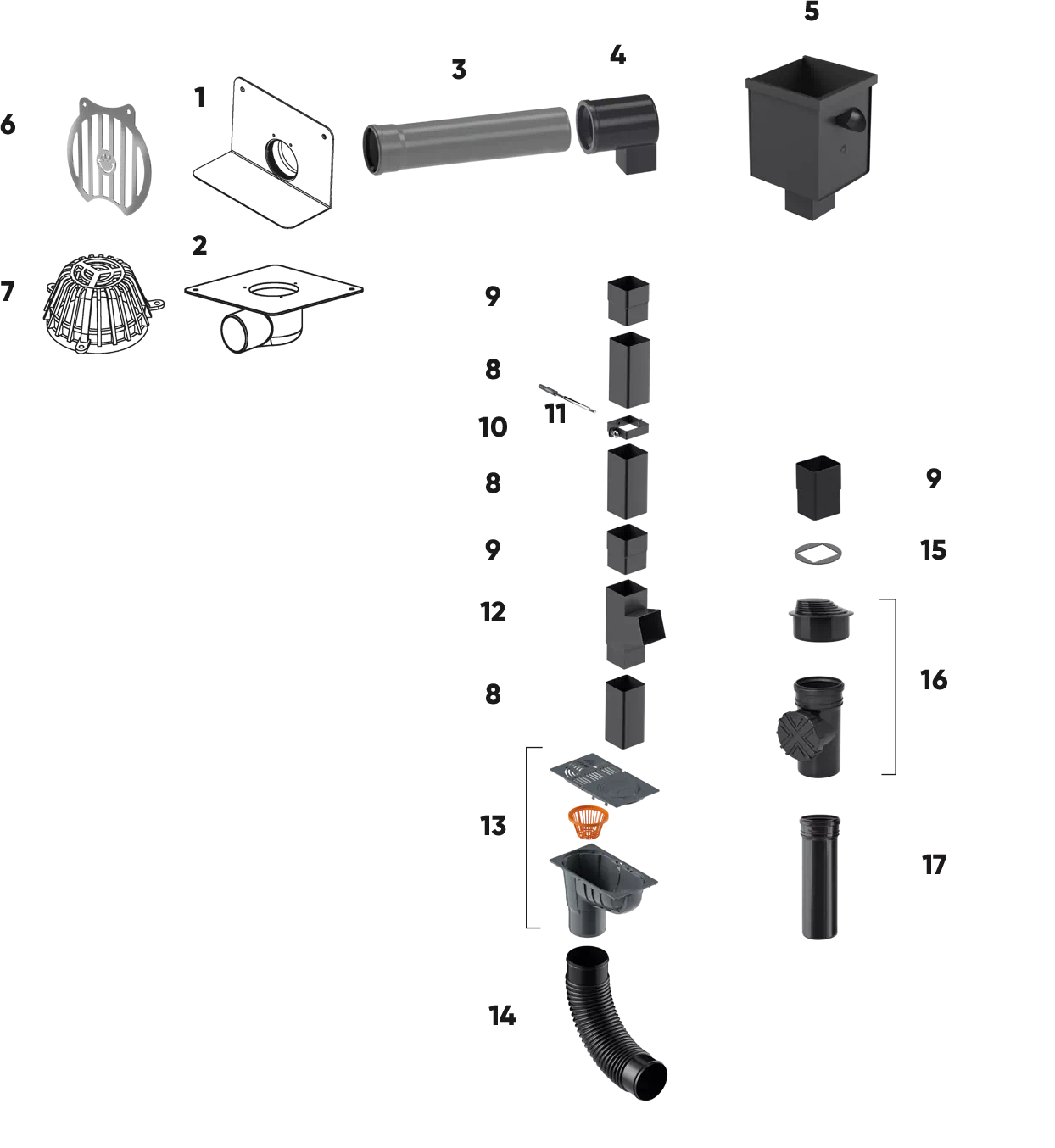

A teljes rendszer Galeco STAL2 80×80 mm acél lefolyócsővel
1 Tető-attika összefolyó
2 Ferde terasz összefolyó
3 110-es cső
4 Adapter
5 Vízgyűjtő üst
6 Levélfogó rács, rácsavarozott
7 Kavicsfogó kosár
8 Lefolyócső
9 Karmantyú
10 Csőbilincs
11 Kétmenetes dübel hosszú tiplivel
12 72°-os elágazó idom
13 Univerzális ülepítő (kosárral és fedéllel)
14 Flexibilis cső
15 Ülepítő fedél átalakító
16 110-es függőleges revízió,
80-110 szűkítővel (szett)
17 110-es cső a revízióhoz, 0,5 m

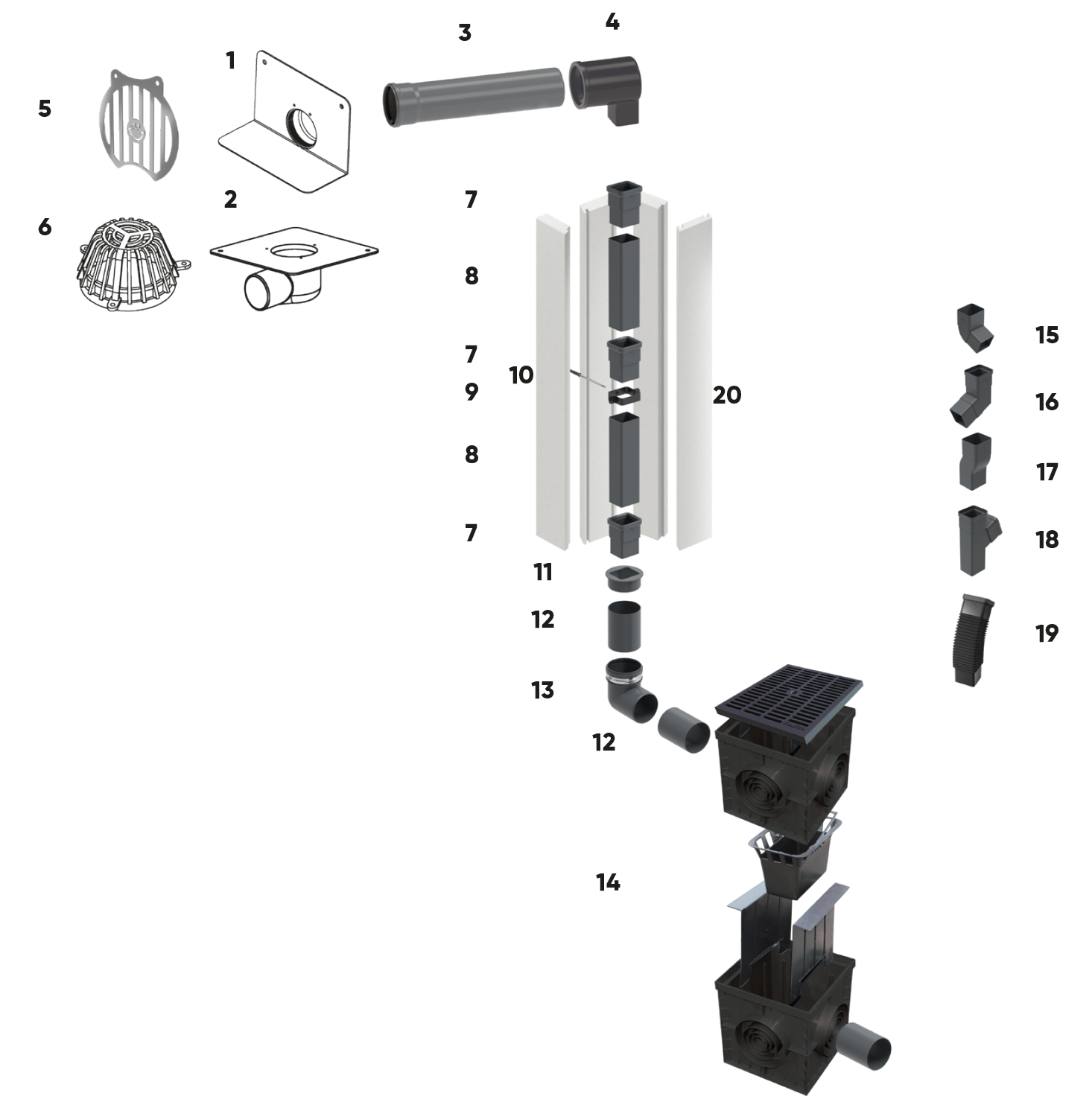

A teljes rendszer Galeco REJTETT 70×80 mm PVC lefolyócsővel
1 Tető-attika összefolyó
2 Ferde terasz összefolyó
3 110-es cső
4 Adapter
5 Levélfogó rács, rácsavarozott
6 Kavicsfogó kosár
7 Gumitömítéses karmantyú
8 Lefolyócső
9 Csőbilincs
10 Kétmenetes dübel, hosszú tiplivel
11 Átalakító reduktor
12 110-es elvezető cső
13 110-es csőív 88°
14 Csatornaakna
(fedéllel, elválasztókkal, kosárral)
15 Csőív 67°
16 Egyedi oldalső csőív
17 Lefolyócső elhúzó elem
18 Egyedi oldalsó elágazó idom
19 Flexibilis csőív
20 Hőszigetelés a lefolyócsőhöz

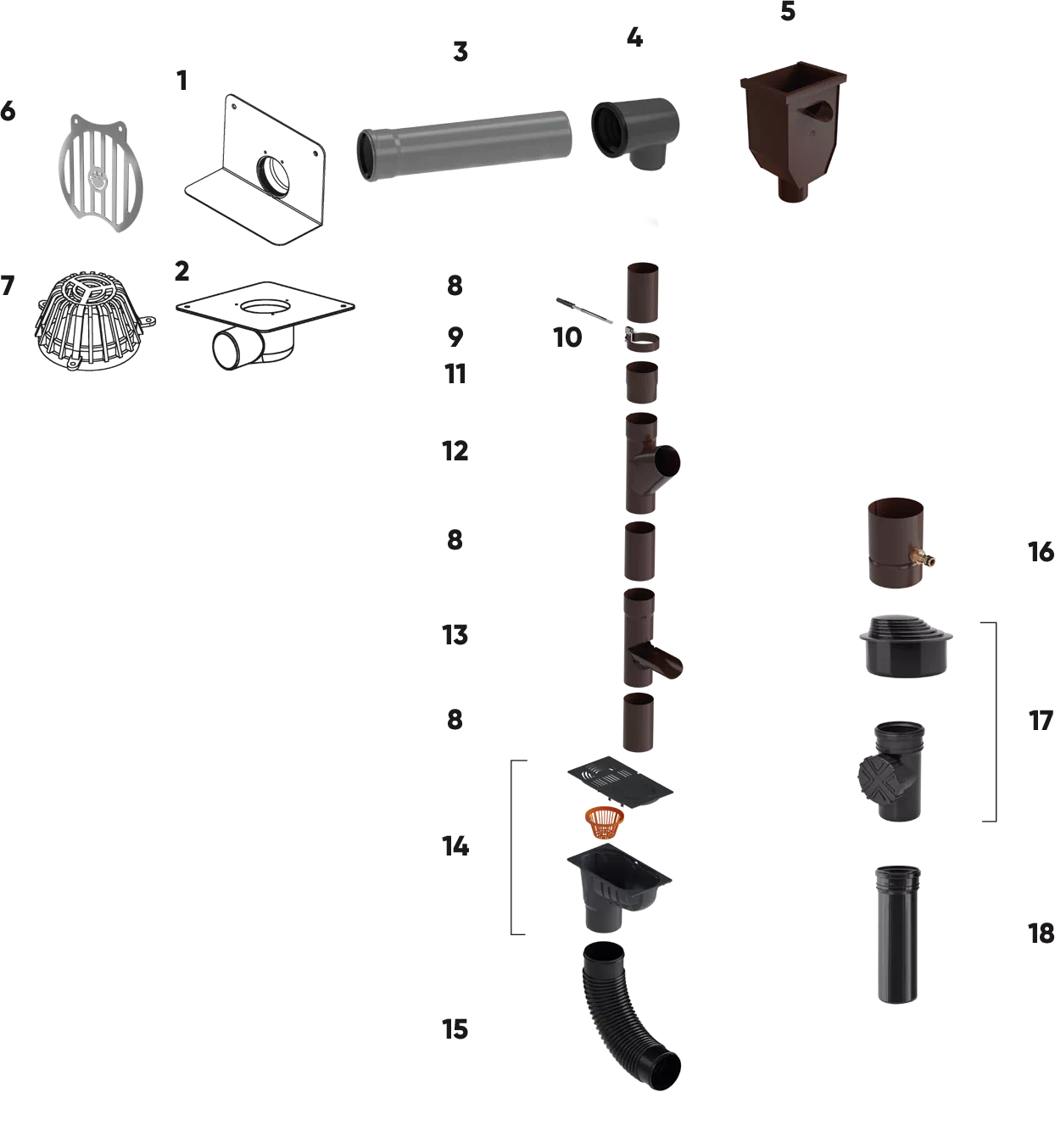

A teljes rendszer Galeco lefolyócsővel STAL, PVC, Luxocynk lefolyócsővel
1 Tető-attika összefolyó
2 Ferde terasz összefolyó
3 110-es cső
4 Adapter
5 Vízgyűjtő üst
6 Levélfogó rács, rácsavarozott
7 Kavicsfogó kosár
8 Lefolyócső
9 Csőbilincs
10 Kétmenetes dübel hosszútiplivel
11 Karmantyú
12 Elágazó idom
13 Vízlopó
14 Univerzális ülepítő (kosárral és fedéllel)
15 Flexibilis cső
16 Esővízgyűjtő kerti tömlő csatlakozással
17 110-es függőleges revízió,
80-110 szűkítővel (szett)
18 110-es cső a revízióhoz, 0,5 m
